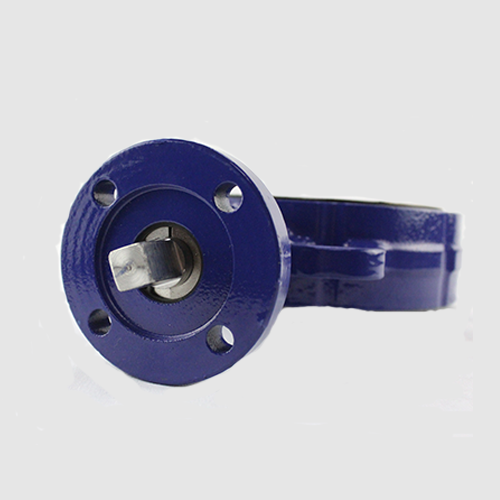

氣動全襯氟蝶閥
-口徑：DN50~DN300
-連接標準：PN10/PN16，ANSI150，DIN16，JIS10K,16K
-工作溫度：-15~150℃
-工作壓力：PN1.0~PN1.6
-閥體材質：球墨鑄鐵、碳鋼、不銹鋼
-閥板材質：碳鋼板、SS304
-介質： 強酸、強堿、強氧化劑等
-驅動方式：氣動
訂購熱線：400-669-8805
立即咨詢- 產品簡介
- 產品參數
全襯氟蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的一種閥門。全襯氟蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速。
安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉。全襯氟蝶閥使蝶閥的性能得到更進一步的提高，出現了溫度、壓力范圍更廣，密封性能、使用壽命更長的蝶閥。并且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。
結構
1. 閥體
2. 閥板
3. 銷
4. 閥座
5. 固定環
6. 橡膠
7. 閥板彈簧
8. 襯套
9. O型圈
1. 閥體
2. 閥板
3. 銷
4. 閥座
5. 固定環
6. 橡膠
7. 閥板彈簧
8. 襯套
9. O型圈
