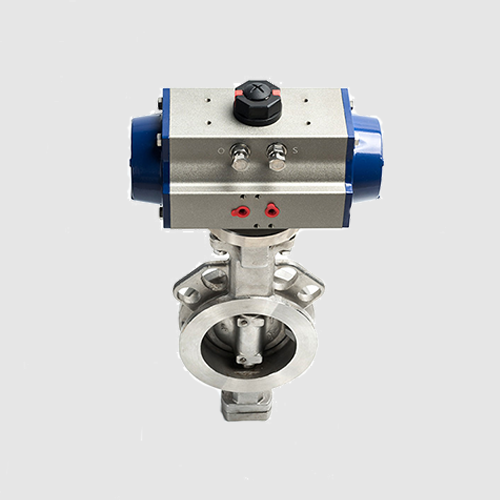

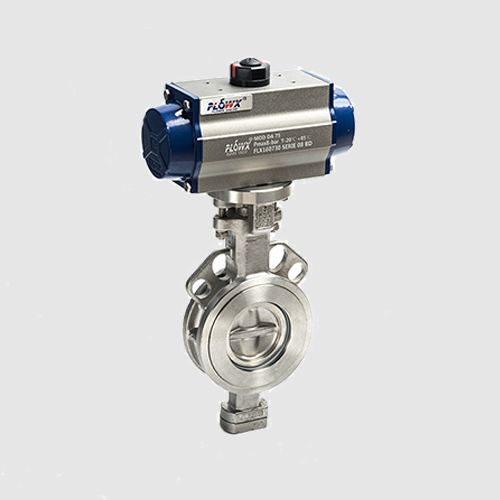

氣動高性能蝶閥
-口徑：DN50~DN1200
-連接標準：GB/T9115.1-2000，GB/T9115.2-2000，ASME B116.5，ASME B16.47
-工作溫度：-40~600℃
-工作壓力：0.6~4Mpa
-閥體材質：WCB、SS304、SS316
-閥板材質：WCB、SS304、SS316
-密封材質：硬密封、硅橡膠
-介質： 水，蒸汽，油品，酸類腐蝕性等
-驅動方式：氣動
訂購熱線：400-669-8805
立即咨詢- 產品簡介
- 產品參數
高性能蝶閥是在吸收幾種不同結構蝶閥優點的基礎上設計而成的一種新型蝶閥。這種蝶閥的閥板密封面為球弧面體，密封機構通過系統壓力達到一種真正的動態密封，因此有優良的切斷性能和耐久性能。
設計特點：環氧涂層，雙偏置設計，防爆桿單向介質流向（閥體箭頭所示），金屬密封可適用于帶稍許顆粒，漿液的介質中密封幾乎無摩擦，保證力矩更小，密封性更好。
閥板形式 部分球面型（密封環接觸型）;流量特性 近似等百分比特; 密封形式 硬密封（0Cr17Ni12Mo2）軟密封（ 聚四氟乙烯+ 二硫化鉬），軸承材料采用 0Cr17Ni12Mo2奧氏體不銹鋼，有優秀的耐點蝕性，高溫，蠕變，強度的優點。

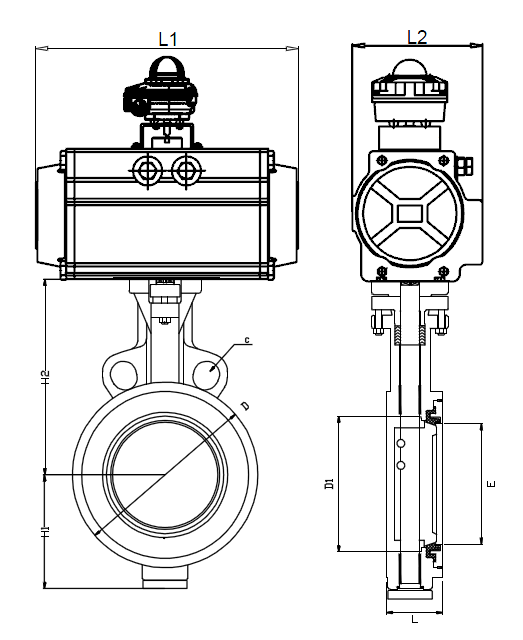

氣動高性能對夾蝶閥外形圖：

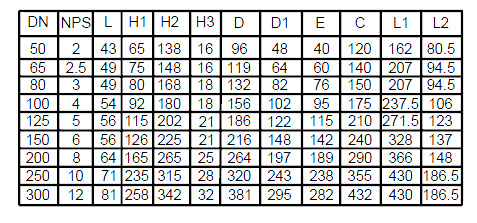

氣動高性能對夾蝶閥尺寸表：
